1. Электрические цепи постоянного тока

1.1. Общая характеристика электрических цепей

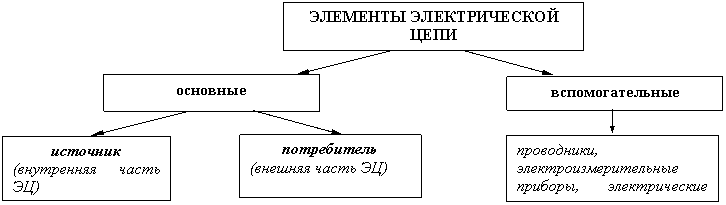

Электрическая цепь - это совокупность различных элементов, образующих путь для прохождения электрического тока.

Условия существования тока в электрической цепи:

• наличие источника ЭДС (наличие разности потенциалов на зажимах источника)
• замкнутая электрическая цепь
• наличие свободных носителей заряда

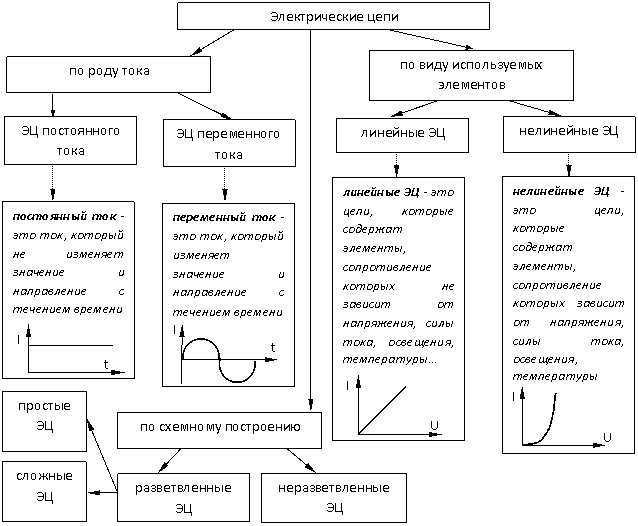

Классификация электрических цепей:

1.2. Основные электрические величины

Наименование	Определение	Обозначение	Единицы измерения	Расчетная формула	Прибор для измерения
ЭДС	Причина создания разности потенциалов на зажимах источника	Е-постоянная ЭДС е-переменная ЭДС	В (вольт)	-	вольтметр
Напряжение	Разность потенциалов	U-постоянное напряжение u-переменное напряжение	В (вольт)	U = I R	вольтметр
Сила тока	Совокупный электрический заряд, проходящий через поперечное сечение проводника за единицу времени (за 1 секунду)	I-постоянная сила тока i-переменная сила тока	A (ампер)		амперметр
Сопротивление	Величина, характеризующая свойство материала противодействовать прохождению электрического тока	R-внешнее сопротивление (потребителя) r-внутреннее сопротивление (источника)	Ом (ом)	l - длина проводника S - площадь поперечного сечения проводника ρ - удельное сопротивление	омметр
Проводимость	Величина, характеризующая свойство материала проводить электрический ток (является величиной обратной сопротивлению)	g	См (сименс)	γ - удельная проводимость	-
Мощность	Работа, выполняемая электрическим током за единицу времени (за 1 секунду)	Р	Вт (ватт)	Р = UI = I2R	ваттметр
