Мост для измерения сопротивления

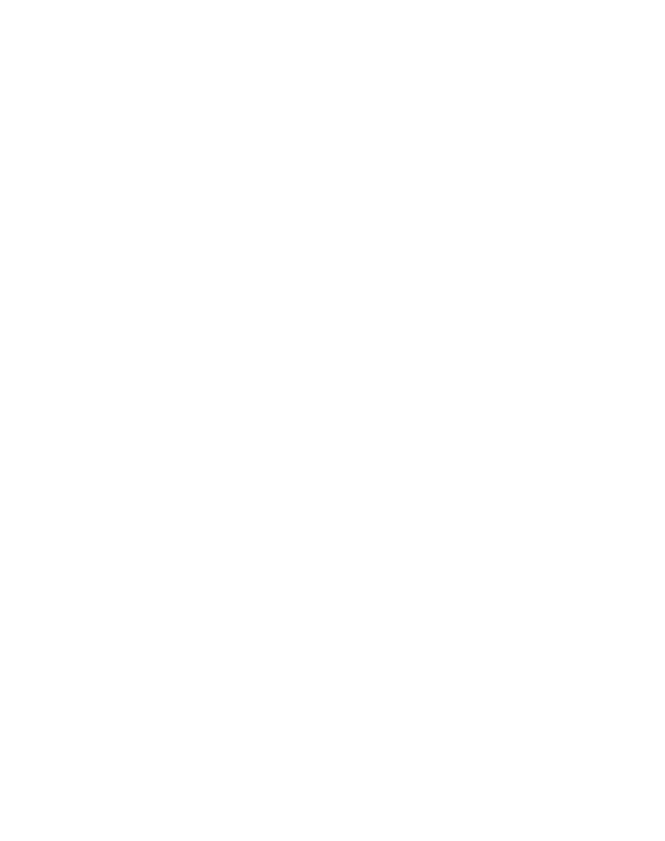

Рис. 1. Мост для измерения сопротивлений.

Мост для измерения сопротивления — устройство для измерения величины электрического сопротивления. Состоит (рис. 1) из трех плеч (магазинов сопротивлений r₁, r₂ и r), которые вместе с четвертым плечом (измеряемым сопротивлением r_х) образуют замкнутый контур АГБВ. К точкам ВГ присоединяется источник питания, а к АБ — гальванометр. Регулировкой сопротивлений r₁, r₂, r создается нулевое отклонение гальванометра (уравновешивание моста). В этом случае потенциалы точек А и Б одинаковы и поэтому U_BA = U_ВБ и U_AГ = U_BГ или I₁r₁ = I₂r_x и I₁r₂ = I₂r. Разделив одно равенство на другое, получим , откуда .

Если сопротивление трех плеч моста и напряжение питания неизменны, то показания гальванометра зависят только от сопротивления r_х. Такие мосты называются неуравновешенными. Так как показания гальванометра зависят только от величины измеряемого сопротивления, то шкалу прибора можно отградуировать в значениях искомого сопротивления или величины, от которой оно зависит (например, температура).
